KONFIGURASI VoIP 1 ROUTER 3 SWITCH PADA CISCO PACKET TRACER

Assalamu'alaikum Wr.Wb

Pada kesempatan kali ini saya akan membahas bagaimana cara mengkonfigurasi VoIP 1 router 3 switch pada cisco packet tracer.


 A.  Alat dan Bahan
     1. Laptop

     2. Apk Cisco Packet Tracer

B. Langkah Kerja

    1. Buka Cisco Packet Tracer

2. Siapkan alat dan bahan

• Router type 2811
• 3 switch
• 2 PC
• 1 IP Phone
• 1 Home VoIP
• 1 Analog Phone
• Kabel straight
• Kabel Cross
• Kabel Phone

Hubungkan router, switch, PC, IP Phone, dan home VoIP menggunakan kabel straight.

Gunakan kabel cross untuk menghubungkan switch dengan switch, kemudian hubungkan home VoIP dengan Analog phone menggunakan kabel phone seperti gambar dibawah.

3. Klik pada ip phone, kemudian hubungkan kabel ke port yang ada pada ip phone.

4. Kemudian konfigurasi router  agar bisa memberikan ip address dan number telepon agar client bisa saling terhubung dengan cara dibawah ini

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shut

5. Setelah itu buat Routernya menjadi DHCP

   Router(config-if)#ip dhcp pool voice

   Router(dhcp-config)#network 192.168.1.0 255.255.255.0

   Router(dhcp-config)#default-router 192.168.1.1

   Router(dhcp-config)#option 150 ip 192.168.1.1

6. Kemudian konfigurasi VOIP dengan cara berikut

    Router(dhcp-config)#telephony-service

    Router(config-telephony)#max-ephone 5

    Router(config-telephony)#max-dn 5

    Router(config-telephony)#ip source-address 192.168.1.1 port 2000

    Router(config-telephony)#auto assign 1 to 4

    Router(config-telephony)#ephone-dn 1

    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

   Router(config-ephone-dn)#number 123

   Router(config-ephone-dn)#ephone-dn 2

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

   Router(config-ephone-dn)#number 345

   Router(config-ephone-dn)#ephone-dn 3

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

   Router(config-ephone-dn)#number 678

   Router(config-ephone-dn)#ephone-dn 4

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

  Router(config-ephone-dn)#number 910

  Router(config-ephone-dn)#ex

  Router(config)#

7. Kemudian konfigurasi ke-3 Switchnya. Dengan cara berikut.

  Switch>en

  Switch#conf t

  Enter configuration commands, one per line.  End with CNTL/Z.

  Switch(config)#int range fa0/1-24

  Switch(config-if-range)#switchport mode access

  Switch(config-if-range)#switchport voice vlan 1

  Switch(config-if-range)#ex

  Switch(config)#

8. Setelah itu cek apakah DHCP sudah berjalan atau belum. Jika IP Phone sudah mendapatkan nomor seperti gambar dibawah berarti DHCP sudah bekerja.

9. Kemudian atur DHCP pada PC1 dan PC2 seperti gambar dibawah

10. Setelah itu kita cek  analog phone apakah sudah mendapatkan IP apa belum. Jika belum                 maka tambahkan IP routernya karena sebagai server.

11. Kemudian cek apakah semua perangkat sudah mendapaatkan nomor atau belum. Pada Pc              kita klik>Desktop> IP Comunicator.

12.  Kemudian cek layanan VOIP dengan cara Klik pada IP Phone> klik GUI>masukkan nomor                tujuan yang ingin dihubungi. Jika sudah dapat connect maka sudah berhasil.

Oke itu sedikit penjelasan dari saya, apabila ada kesalahan dalam penulisan mohon maaf, semoga bermanfaat ya...

Wassalamu'alaikum Wr.Wb

Cara Membuat Simulasi Layanan VoIP pada Cisco Packet Tracer

Assalamu’alaikumwr.wb

Pada kesempatan kali ini saya akan membahas tentang bagaimana cara membuat simulasi layanan VoIP pada cisco packet tracer.

 A.    Pengertian VoIP

VoIP (Voice over Internet Protocol)  adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet.Sinyal suara analog diubah menjadi data digital dan dikirimkan melalui jaringan berupa paket-paket data secara real time.

B. Cara Kerja VoIP

Cara kerja VoIP adalah mengubah suara analog yang diperoleh dari speaker pada computer menjadi paket data digital, kemudian dari PC diteruskan melalu hub/router/ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama.

C.    Alat dan Bahan

√ Laptop

√Aplikasi Cisco Packet Tracer

D.    Tahap Pelaksanaan Kegiatan.

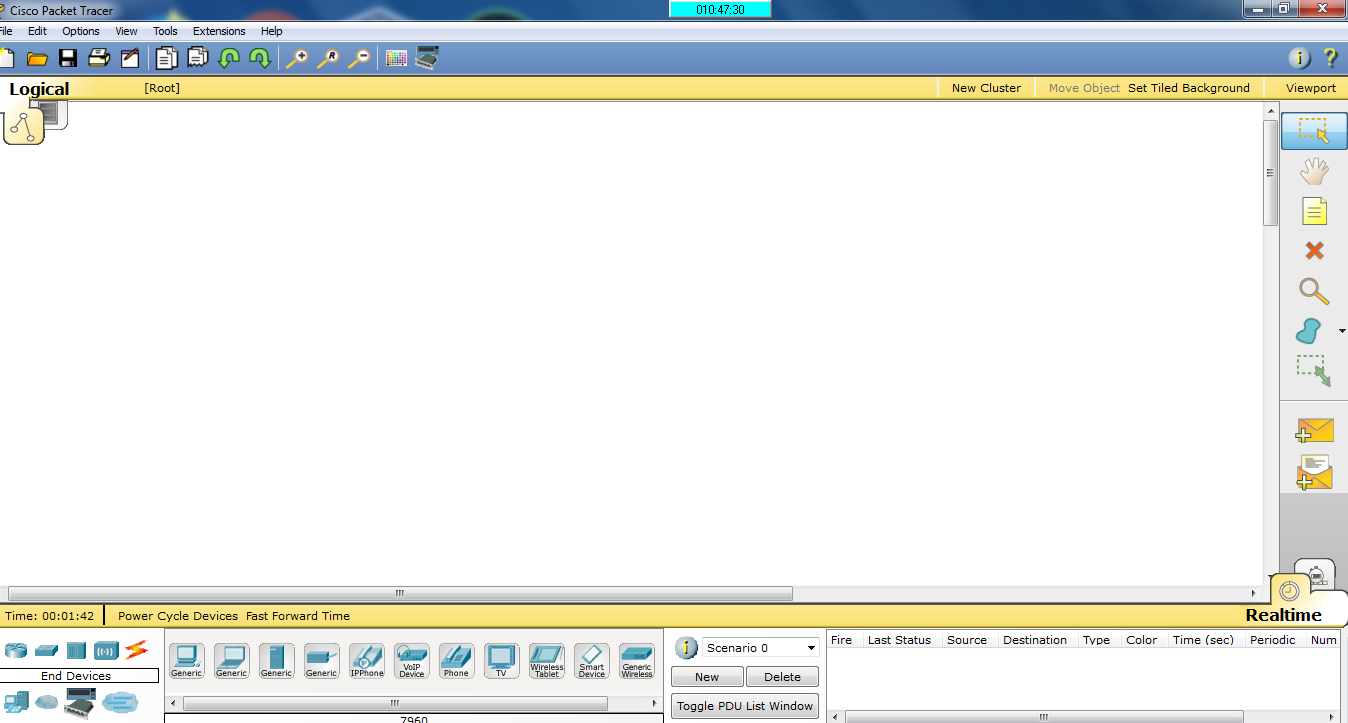

1. Buka aplikasi cisco packet tracer.

    2. Siapkan alat dan bahan

a.     Router 2811

b.     Switch 2960-24TT

c.      Iphone 3 buah

d.     Kabel straight

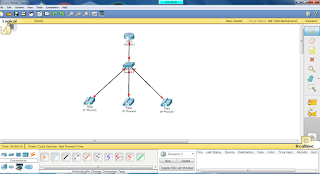

   3. Kemudian  hubungkan router dan ip phone ke switch dengan menggunakan kabel staright.

   4. Klik pada ip phone, kemudian hubungkan kabel ke port yang ada pada ip phone.

   5. Kemudian konfigurasi switch agar bisa menyebarkan nomor telepon dari server atau router.

Konfigurasi switch :

Switch>en

Switch#config terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int range fa0/1-24

Switch(config-if-range)#switch voice vlan 1

Switch(config-if-range)#exit

Switch(config)#

   6. Setelah itu konfigurasi router agar bisa memberikan ip address dan number telepon agar client bisa saling terhubung

Konfigurasi ip address dan DHCP server:

Router>en

Router#config terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Router(config)#int fastethernet 0/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

Router(config)#telephony-service

Router(config-telephony)#max-ephones 3

Router(config-telephony)#max-dn 3

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 3

Router(config-telephony)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 123

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 456

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 789

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#

   7. Selanjutnya kita tes, apakah konfigurasi yang kita buat berhasil atau tidak, klik iphone-nya > GUI

   8. Setelah muncul tampilan seperti diatas  masukan nomor iphone yang ingin dihubungi, sebagai contoh saya memasukan iphone nomor 3 sebagai perangkat yang memiliki dial number “123”

   9. Jika sudah terdapat tulisan “connected” pada layar  seperti gambar dibawah berarti konfigurasi yang kita lakukan sudah berhasil.

Sekian penjelasan dari saya, semoga bermanfaat..

Wassalamu,alaikum wr.wb
