KONFIGURASI VoIP 1 ROUTER 3 SWITCH PADA CISCO PACKET TRACER

Assalamu'alaikum Wr.Wb

Pada kesempatan kali ini saya akan membahas bagaimana cara mengkonfigurasi VoIP 1 router 3 switch pada cisco packet tracer.


 A.  Alat dan Bahan
     1. Laptop

     2. Apk Cisco Packet Tracer

B. Langkah Kerja

    1. Buka Cisco Packet Tracer

2. Siapkan alat dan bahan

• Router type 2811
• 3 switch
• 2 PC
• 1 IP Phone
• 1 Home VoIP
• 1 Analog Phone
• Kabel straight
• Kabel Cross
• Kabel Phone

Hubungkan router, switch, PC, IP Phone, dan home VoIP menggunakan kabel straight.

Gunakan kabel cross untuk menghubungkan switch dengan switch, kemudian hubungkan home VoIP dengan Analog phone menggunakan kabel phone seperti gambar dibawah.

3. Klik pada ip phone, kemudian hubungkan kabel ke port yang ada pada ip phone.

4. Kemudian konfigurasi router  agar bisa memberikan ip address dan number telepon agar client bisa saling terhubung dengan cara dibawah ini

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shut

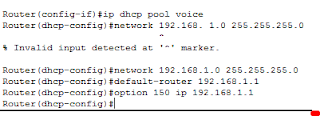

5. Setelah itu buat Routernya menjadi DHCP

   Router(config-if)#ip dhcp pool voice

   Router(dhcp-config)#network 192.168.1.0 255.255.255.0

   Router(dhcp-config)#default-router 192.168.1.1

   Router(dhcp-config)#option 150 ip 192.168.1.1

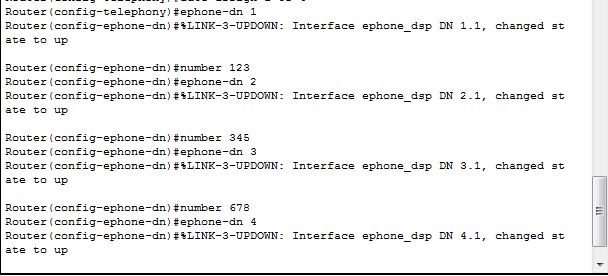

6. Kemudian konfigurasi VOIP dengan cara berikut

    Router(dhcp-config)#telephony-service

    Router(config-telephony)#max-ephone 5

    Router(config-telephony)#max-dn 5

    Router(config-telephony)#ip source-address 192.168.1.1 port 2000

    Router(config-telephony)#auto assign 1 to 4

    Router(config-telephony)#ephone-dn 1

    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

   Router(config-ephone-dn)#number 123

   Router(config-ephone-dn)#ephone-dn 2

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

   Router(config-ephone-dn)#number 345

   Router(config-ephone-dn)#ephone-dn 3

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

   Router(config-ephone-dn)#number 678

   Router(config-ephone-dn)#ephone-dn 4

   Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

  Router(config-ephone-dn)#number 910

  Router(config-ephone-dn)#ex

  Router(config)#

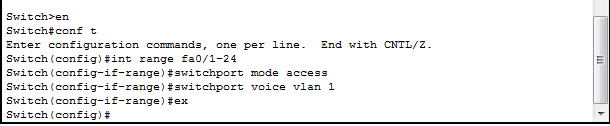

7. Kemudian konfigurasi ke-3 Switchnya. Dengan cara berikut.

  Switch>en

  Switch#conf t

  Enter configuration commands, one per line.  End with CNTL/Z.

  Switch(config)#int range fa0/1-24

  Switch(config-if-range)#switchport mode access

  Switch(config-if-range)#switchport voice vlan 1

  Switch(config-if-range)#ex

  Switch(config)#

8. Setelah itu cek apakah DHCP sudah berjalan atau belum. Jika IP Phone sudah mendapatkan nomor seperti gambar dibawah berarti DHCP sudah bekerja.

9. Kemudian atur DHCP pada PC1 dan PC2 seperti gambar dibawah

10. Setelah itu kita cek  analog phone apakah sudah mendapatkan IP apa belum. Jika belum                 maka tambahkan IP routernya karena sebagai server.

11. Kemudian cek apakah semua perangkat sudah mendapaatkan nomor atau belum. Pada Pc              kita klik>Desktop> IP Comunicator.

12.  Kemudian cek layanan VOIP dengan cara Klik pada IP Phone> klik GUI>masukkan nomor                tujuan yang ingin dihubungi. Jika sudah dapat connect maka sudah berhasil.

Oke itu sedikit penjelasan dari saya, apabila ada kesalahan dalam penulisan mohon maaf, semoga bermanfaat ya...

Wassalamu'alaikum Wr.Wb
